电池保护的一般逻辑是在过放或过流等异常状态下，及时关断FET，停止放电回路，进而保护电芯，当异常状态消失时，再打开FET，使得电池继续工作。

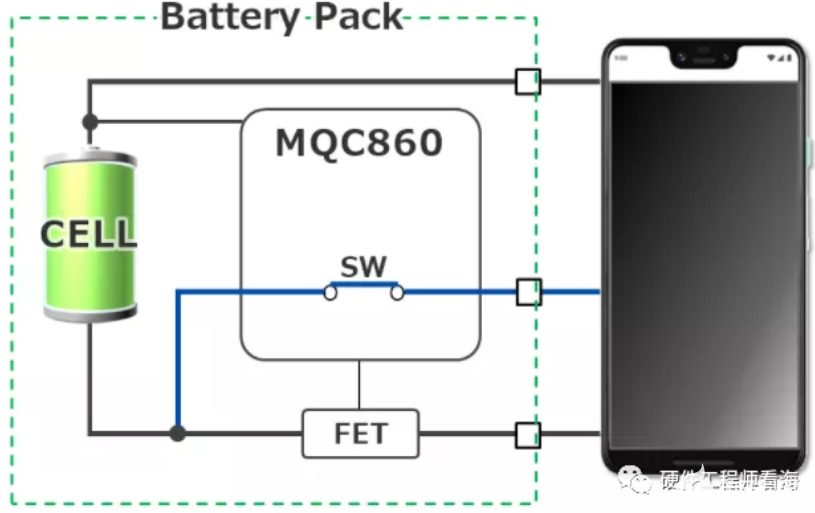

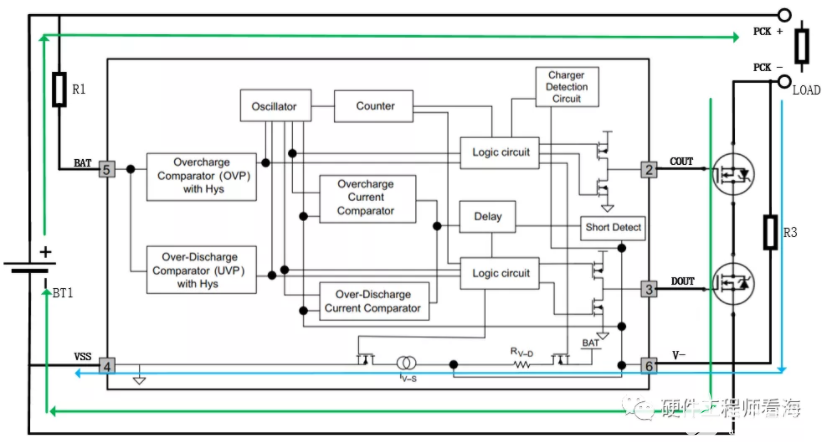

下面是一个电池保护板的原理图框图以及放电回路，放电回路是绿色箭头部分，其中COUT、DOUT分别是充电(charge)、放电(Discharge)控制引脚，V-是重要的sence引脚，用来检测电池各种过放、过充的状态。

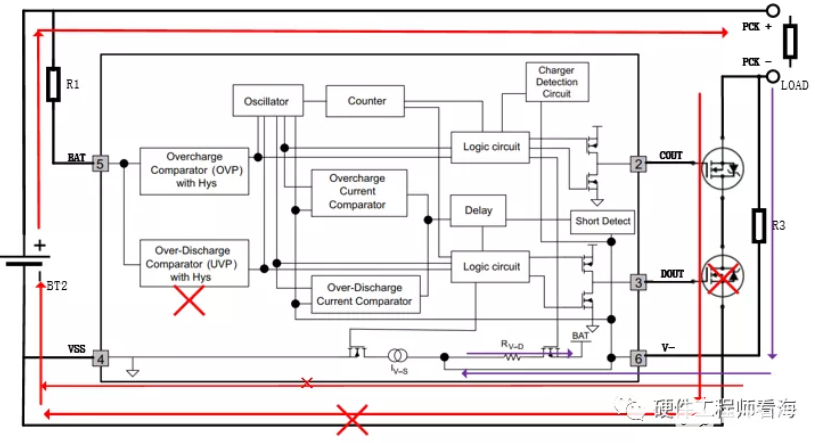

当电池过放时，Vbat电压会降低，当电池电压低于过放检测电压Vuvp一段时间后，DOUT输出低电平，关闭放电MOS，防止电池进一步放电，如果保留上图中蓝色V-的路径，电芯还是会继续放电，此时保护IC通过内部上拉电阻Rv-d，将PCK-上拉到VBTA，上图蓝色路径就变成下图紫色路径，进一步减少电池放电。

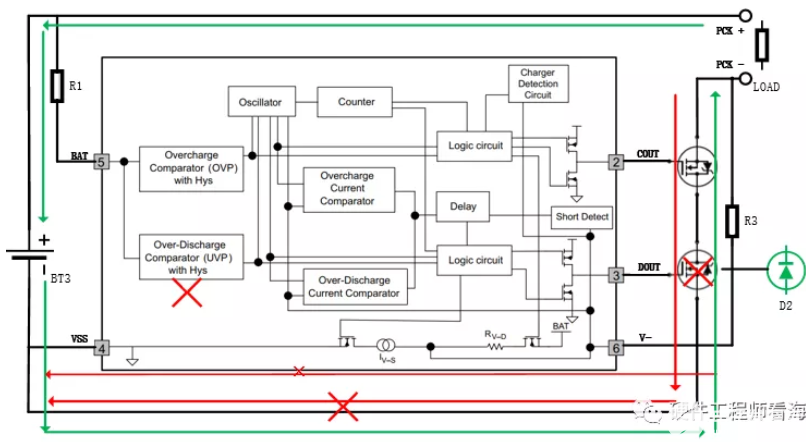

       虽然此时电池没有放电路径，但是依然有充电路径，见下图绿色部分，DOUT控制的MOS可以通过体二极管给电芯充电，当电芯电压BAT上升到一定值以后，控制板解除过放保护状态，电池继续正常工作。

以上就是电池过放保护的基本过程
